～設備保全で役立つ折損ボルト除去の方法～
設備保全の現場では
- ボルトが折れる
- ボルト頭がなめる
- ボルトが途中で折損する
といったトラブルが発生することがあります。
特に厄介なのが
ボルトが穴の中で折れてしまった場合
です。
そのような場合でも、ポンチを使えば取り外せることがあります。
今回は現場でよく使われる
ポンチを使った折れボルトの取り方
を紹介します。
折れたボルトが発生する原因
ボルトが折れる主な原因は次の通りです。
・締めすぎ
・錆による固着
・長年の使用
・振動による疲労破壊
特に設備では
熱（熱膨張）・振動（嚙みこみ）・湿気（錆）
によって固着していることが多く、取り外しが難しくなります。
・ワンポイント
現場で折れるといればやはり締めすぎによるものが一番多いでしょう
大事な場面で失敗しないように一度M10までのボルトを練習で折ってみてください
そうすればどれくらいで折れるのかが身につきトラブルが減ります！
ポンチを使った折れボルト除去方法
比較的軽度な固着であれば、ポンチとハンマーで回して取り外すことができます。

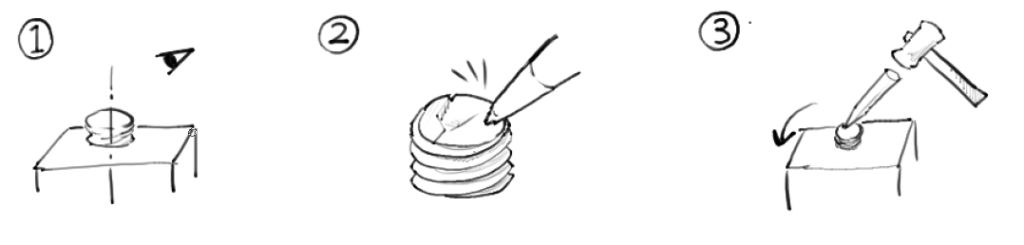

手順① ボルト中心を確認
まず折れたボルトの位置を確認します。
ボルトが穴より奥に折れている場合は
この方法が難しい場合があります。
・注意
奥に入り込んでいるボルトはエキストラクターを使用してください
手順② ポンチを斜めに当てる
ポンチをボルト外周に斜めに当てます。
ポイントは
・ボルトを緩める方向に叩くこと
・ポンチの先をくぼみなどに引っ掛けること
です。
通常のボルトは
反時計回りで緩みます。
手順③ ハンマーで軽く叩く
ポンチをハンマーで叩くことで
ボルトを回転させます。
少しでも動けば成功です。
そのまま繰り返すことで
徐々にボルトを緩めることができます。
・ワンポイント
ボルトにくぼみがなければポンチにて軽くたたき
くぼみを作ってから作業してみてください
作業のポイント
ポンチを使う際のポイントです。
・強く叩きすぎない
・ポンチが滑らない位置に当てる
・少しずつ回す
無理に叩くと
- ネジ山破損
- 部品破損
につながる可能性があります。
ネジがつぶれ、相手のネジ山に食い込んでしまい
二度と外れなくなってしまいますので注意してください
取り外せない場合の対処
ポンチで外れない場合は次の方法があります。
・逆タップ（エキストラクター）
・ドリルで除去
・ナット溶接
設備保全では
ナット溶接が最も成功率が高い方法
と言われていますが
溶接機がないとこの方法ではできないため
エキストラクターを使用する方法
が最も安パイです
まとめ
ポンチを使うことで、折れたボルトを取り外せる場合があります。
作業のポイント
- ボルト外周にポンチを当てる
- 緩む方向に叩く
- 少しずつ回す
この方法は
現場でよく使われるシンプルな除去方法
です。
又、ボルトを折らないようにするためにも
練習でいろんなサイズのボルトを折ってみる
のも大切な経験となります
現場ワンポイント
折れたボルトは
潤滑スプレーを使用すると外れやすくなります。
おすすめの手順
- 潤滑剤を使用
- 少し時間を置く
- ポンチで叩く
これだけで
取り外し成功率が大きく上がります。
