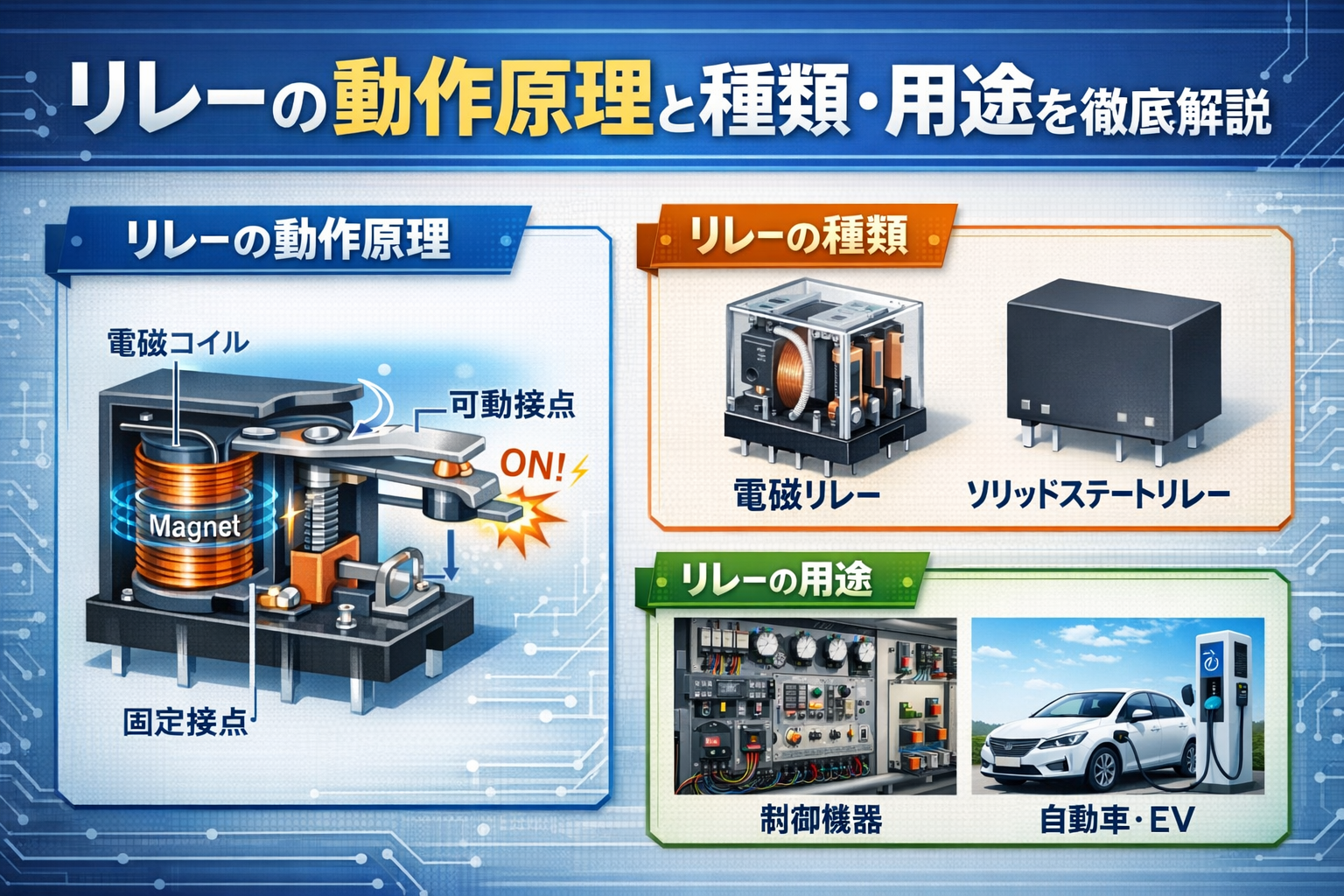

みなさん、「リレー」って聞いたことありますか？電気屋さんや工場で働く人なら一度は目にしたことがある、あの小箱みたいな部品です。
実はこれ、「小さな電流で大きな電流を動かせる」めちゃくちゃ便利なやつなんです。
今回はそんなリレーの動作原理から種類・用途まで、現場目線でわかりやすく解説していきます！
リレーとは何か？
リレー（Relay）とは、電磁石の力でスイッチを切り替える電気部品です。
「コイル」に小さな電流を流すと電磁石が発生して、
「接点」という別の回路のスイッチをパチッと動かす仕組みです。
イメージとしては、
「弱い力でドアを少し押したら、バネ仕掛けで重い扉がガコンと開く」感じ、
というと伝わるでしょうか。
PLCなどの制御機器からの小さな信号で、モーターや大きな負荷をどーんと動かせるのがリレーの最大の強みです！
リレーの動作原理
リレーの動作は、「励磁（れいじ）」と「消磁（しょうじ）」の2つの状態で説明できます。難しそうな名前ですが、要は「ONの状態」と「OFFの状態」です。
①励磁状態（ON）：コイルに電流を流すと電磁石が発生！その磁力でアーマチュア（ぺらっとした可動鉄片）がぐいっと引き寄せられ、接点がパチッと切り替わります。これがリレーのON動作です。
②消磁状態（OFF）：コイルへの電流を切ると、電磁石の磁力がなくなります。するとスプリングの力でアーマチャがバネっと元の位置に戻り、接点もOFFに戻ります。シンプルですよね！
【インタラクティブ図】リレー動作アニメーション
ボタンを押してリレーの励磁・消磁を切り替えられます
リレーの主な構成部品
リレーの中身を分解するとこんな部品が入っています。
コイル（巻き線で電磁石を作る心臓部）
鉄心（磁束を集中させるコアみたいなやつ）
アーマチュア（磁力で引き寄せられる可動鉄片）
接点（実際に回路を開閉するスイッチ部分）
スプリング（アーマチュアをOFF位置に戻すバネ）
です。
これらがチームで動くことで、電気的な絶縁を保ちながら別回路を制御できるわけです。
シンプルな構造なのに奥が深い！
リレーの接点の種類
接点には3種類あります。
a接点（ノーマルオープン：NO）は、コイルが通電していないときは「開いている」接点。励磁するとパチッと閉じます。
b接点（ノーマルクローズ：NC）は、その逆で通常は「閉じている」接点。励磁すると開きます。
c接点（切替接点）はa接点とb接点を合体させたようなもので、コモン端子を中心にどちらかに切り替わります。
用途に応じてうまく使い分けるのがポイントです！
リレーの種類
リレーにもいろんな種類があります。
いちばんよく見る電磁リレー（メカニカルリレー）は、文字通り電磁石と物理的な接点で動くタイプ。
構造がシンプルで大電流にも強く、現場でも大活躍です。
ソリッドステートリレー（SSR）は半導体で動くタイプで、動作音がなく長寿命・高速動作が売り。音が気になる場所にはこちらが好まれます。
ラッチングリレーは「一度動作したら通電を切っても状態を保持する」省エネタイプ。
そして、タイムリレー（タイマーリレー）は設定時間後に動作するタイプで、シーケンス回路でよく使われます。
リレーの主な用途
リレーはとにかく使われる場所が幅広いです！産業機械・製造設備ではPLCの出力信号を受けてモーターや電磁弁を動かすのに欠かせません。
自動車のヘッドライトやスターターモーターも、小さなスイッチで大電流を切り替えるためにリレーが使われています。
エアコン・冷蔵庫・洗濯機などの家電にも当然入っていますし、電力系統では過電流や地絡などの異常を検出して電路を遮断する保護継電器としても活躍。
通信設備にも使われていたりと、もう縁の下の力持ち的存在ですね。
リレー選定のポイント
「リレー使いたいけど、どれ選べばいいの？」ってなりますよね（笑）。
まず確認したいのは
①コイル電圧（DC12V・24V・AC100Vなど制御回路に合わせる）
②接点容量（負荷の電圧・電流に余裕を持った定格のものを！）
③接点構成（a接点・b接点・c接点、何極必要か）
④動作時間（制御システムの応答速度に合ったもの）
⑤設置環境（温度・湿度・振動への耐性）
です。
この5点を押さえておけば、だいたい迷わず選べますよ！
まとめ
というわけで、今回はリレーの動作原理から種類・用途・選定ポイントまでざっくりまとめました！
ポイントをおさらいすると、リレーとは「電磁石の力でスイッチを切り替える部品」で、小電流で大電流を安全に制御できるのが最大の特徴です。
接点にはa接点・b接点・c接点の3種類があり、種類も電磁リレー・SSR・ラッチング・タイマーとさまざま。
用途に合ったものをしっかり選ぶことが大事です。
「なんとなく知ってたけど、改めて理解できた！」という方は、ぜひ実際の回路設計や設備の点検時に活かしてみてください。
リレーって地味に見えて、実はめちゃくちゃ頼れる存在なんです👍
