〜Vベルトは側面で力を伝えている〜
工場のモーター駆動設備では、VベルトとVプーリーによる動力伝達が多く使われています。
しかし現場では、
- ベルトが滑る
- モーター負荷が高い
- ベルト寿命が短い
といったトラブルが頻発します。
その原因の多くが **「Vベルトとプーリーの接触状態」**です。
今回は、Vベルトを正常に使用するための基本ポイントを紹介します。
Vベルトの基本構造
Vベルトは名前の通り断面がV字形状になっています。
そして重要なのはここです。
Vベルトはプーリーの側面で力を伝達します。
つまり
- 側面で摩擦を発生させる
- 底面は接触しない
これが正常状態です。

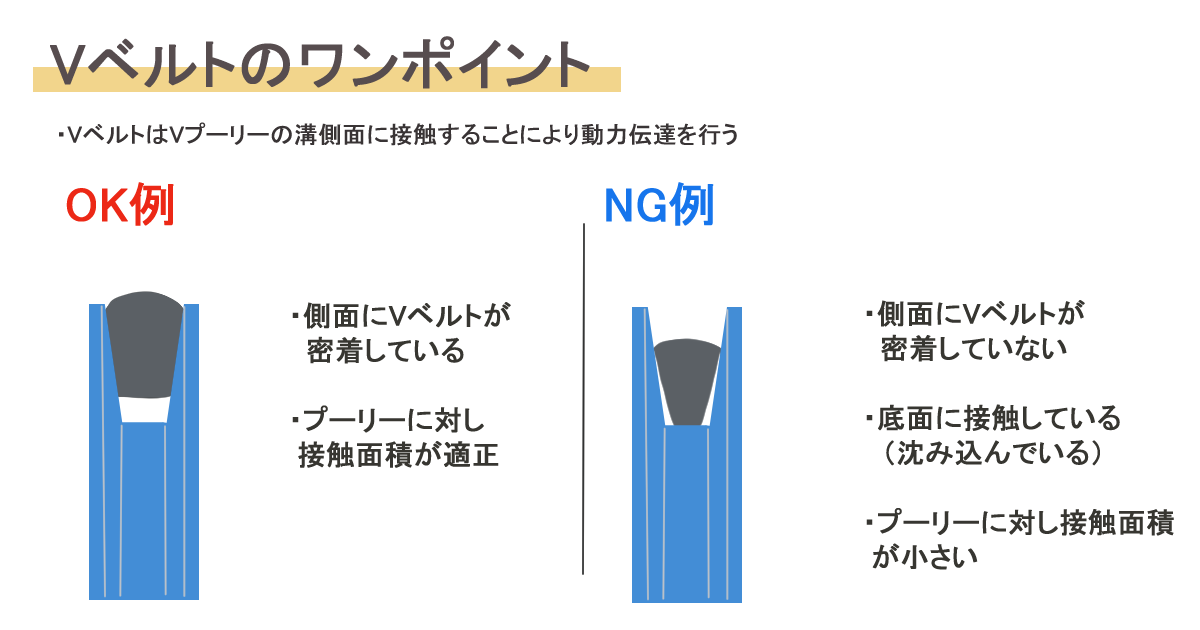

正常な接触状態（OK例）
正常な状態では以下の特徴があります。
ポイント
・Vベルトがプーリーの側面に密着
・接触面積が十分確保されている
・底面には接触していない
この状態では
- 摩擦力が十分発生
- 動力が効率よく伝達
- ベルト寿命も長い
という理想的な状態になります。
NG例①：ベルト選定ミス
よくあるのがVベルトのサイズ違いです。
例えば
- Aベルトを使うべきところにBベルト
- 3Vベルトと5Vベルトの混同
などです。
この場合
- ベルトが側面に接触しない
- 摩擦力が不足
その結果
滑り → 発熱 → ベルト劣化
が起こります。
NG例②：ベルト摩耗
もう一つの原因がベルトの摩耗です。
ベルトが摩耗すると断面が細くなり、
プーリー底面に接触してしまいます。
この状態では
・側面の摩擦が減る
・底面接触で滑る
・モーター負荷が増える
という悪循環になります。
簡単な点検方法
現場で簡単に確認できます。
チェックポイント
① プーリー底面にベルトが触れていないか
② ベルトが溝の奥まで沈んでいないか
③ 側面がしっかり接触しているか
もし沈み込みが確認できた場合
ベルト交換のタイミングです。
まとめ
Vベルトを正常に使うためのポイントはシンプルです。
重要ポイント
・Vベルトは側面で力を伝える
・底面に接触してはいけない
・サイズ違いはNG
・摩耗したベルトは交換
これだけでも
- 電力ロス
- ベルト寿命
- 設備トラブル
を大きく減らすことができます。
現場ワンポイント
Vベルトは消耗品です。
点検時に
「沈み込みがないか」
を見るだけでも設備トラブルを防げます。
ぜひ一度、設備のVベルト状態を確認してみてください。
