わかりやすい！エアーのポートとは？

エアーツールやエアーコンプレッサーを使っていると、よく「ポート」という言葉が出てきます。でも「ポートって何？」「どんな種類があるの？」と疑問に思う方も多いはず。この記事では、エアーのポートについてわかりやすく解説します！

🔧 エアーのポートとは？

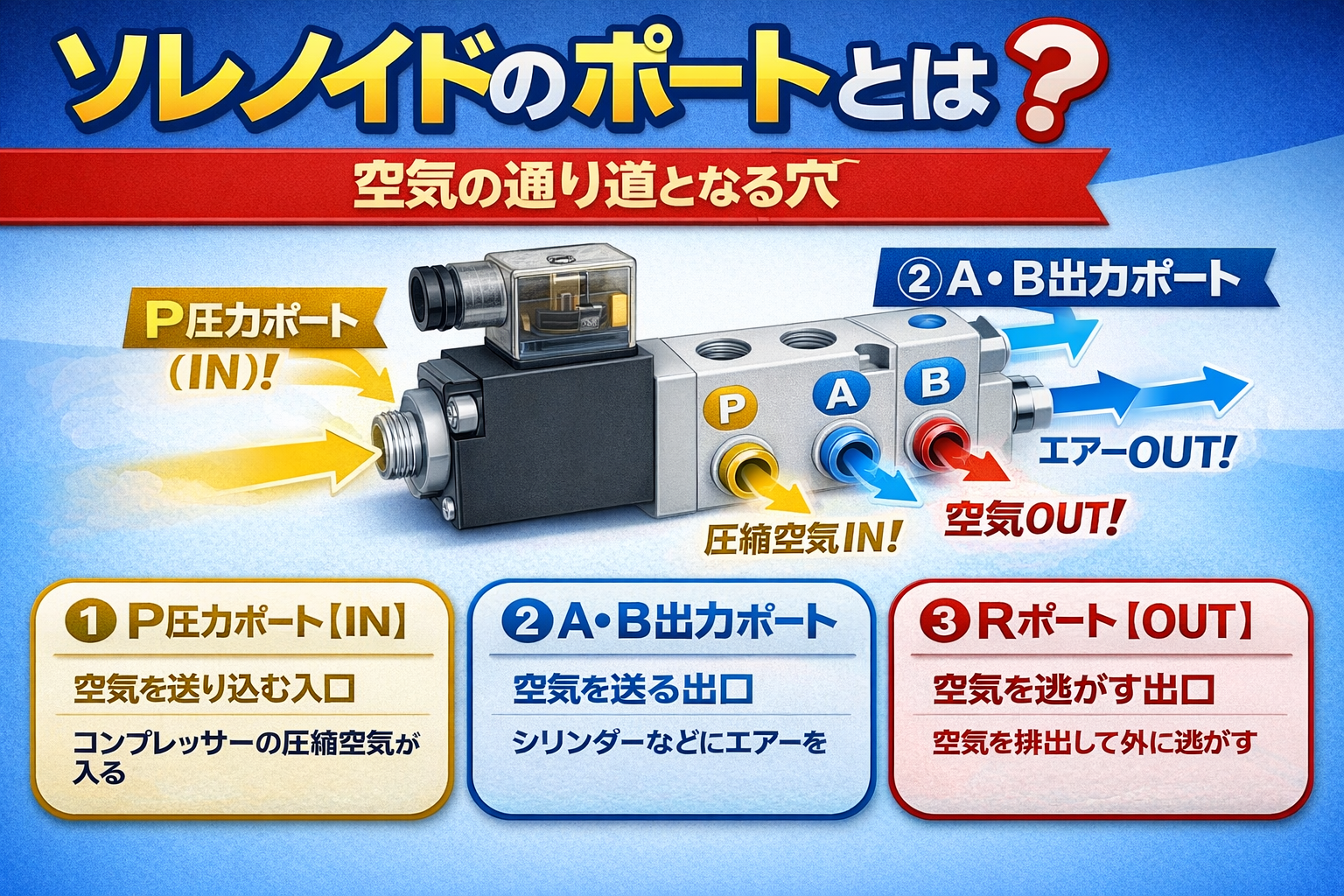

「ポート（Port）」とは、空気（エアー）が出入りする穴・接続口のことです。エアーコンプレッサーやバルブ、シリンダーなどの機器には複数のポートがあり、それぞれ役割が決まっています。

水道の蛇口にたとえると、「水が出てくる口」がポートのイメージです。エアー機器では、この口が複数あって、それぞれ「圧縮空気の入口」「出口」「排気口」などの役割を持っています。

🔵 ポートのイメージ図（水道の蛇口にたとえると…）

役割：コンプレッサーから圧縮空気を供給（入力）するポートです。

バルブへの「空気の入り口」にあたります。コンプレッサーのホースをここに接続します。「P」はPressure（圧力）の頭文字です。

役割：シリンダーやアクチュエーターへ空気を送り出すポートです。

たとえばシリンダーを前後に動かすとき、Aポートに空気を送るとピストンが前進、Bポートに空気を送るとピストンが後退します。方向切替バルブ（電磁弁）でこの切り替えを制御します。

🔄 A・Bポートによるシリンダーの動作

役割：使い終わった空気を外に排出するポートです。

シリンダーが動作した後、逆側に残った空気をここから逃がします。「R」はReturn / Release、「E」はExhaustの略です。排気音が気になる場合は、このポートにサイレンサー（消音器）を取り付けます。

5ポート電磁弁（方向切替バルブ）を例にした動作の流れを見てみましょう。

⚡ 5ポート電磁弁の動作イメージ

状態	Pポート	Aポート	Bポート	R1ポート	R2ポート
シリンダー前進時	供給（IN）	→ 空気OUT	排気IN	排気	閉
シリンダー後退時	供給（IN）	排気IN	→ 空気OUT	閉	排気

このようにバルブが切り替わることで、シリンダーが前進・後退を繰り返す動作が実現します。

バルブの仕様書には「5ポート2位置」や「4ポート3位置」などと書かれています。ポートの数はバルブの接続口の数を表します。

ポートにはサイズがあり、接続するホースやフィッティングに合ったサイズを選ぶ必要があります。よく使われるネジ規格は以下の通りです。

サイズが合わないと空気漏れや接続不良の原因になるため、必ず仕様書を確認しましょう。

エアーのポートを理解することで、バルブやシリンダーの仕様書が読みやすくなり、配管ミスや空気漏れのトラブルを防ぐことができます。「どのポートに何を繋ぐか」を意識するだけで、エアー機器の扱いがグッと上達しますよ！

ご不明な点があれば、ぜひお気軽にご相談ください。
